Специалисты компании Gekkold реализовали проект по внедрению системы чиллеров с водяным охлаждением конденсатора и интегрированными насосными станциями, обеспечив предприятию по производству древесно-стружечных плит высокую энергоэффективность и отказоустойчивость.
Такое производство – сложный технологический процесс, который требует стабильного температурного режима и высокой надежности оборудования.
Архитектура решения

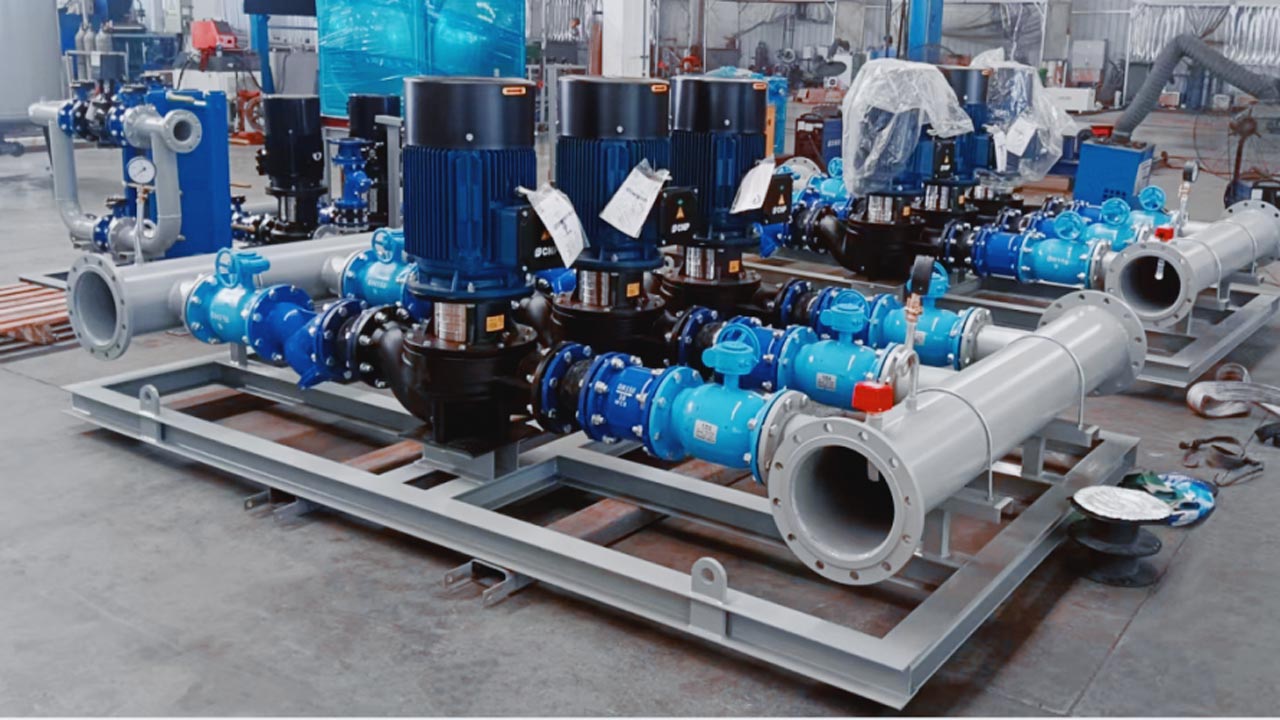

Основной особенностью проекта стало использование высокоинтегрированной конструкции. В отличие от традиционных систем, где компоненты монтируются отдельно, здесь чиллер, насосная станция (включая насосы, расширительные баки и теплообменники) объединены на единой раме.
Ключевые технические характеристики системы:

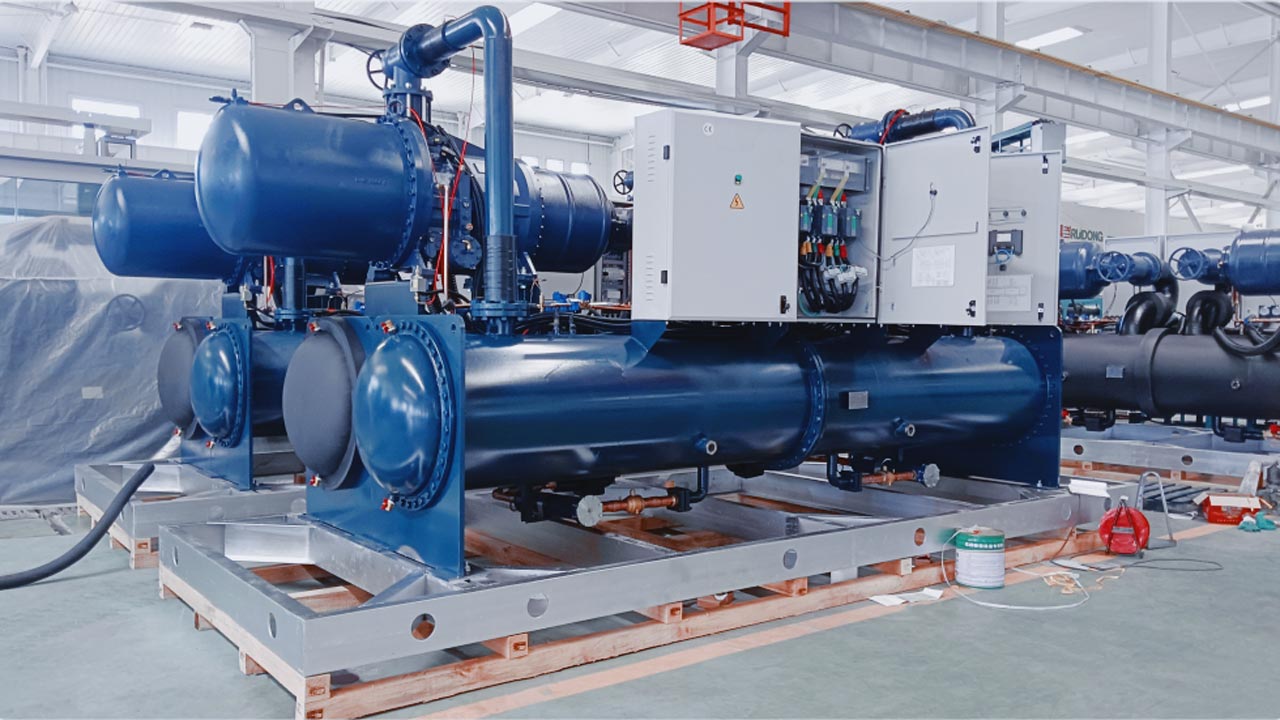

- Тип компрессоров: Полугерметичные винтовые компрессоры, отличающиеся простотой конструкции и крайне низкой интенсивностью отказов.
- Производительность: Система охватывает диапазон холодопроизводительности от 200 кВт до 3000 кВт, что позволяет масштабировать решение под нужды конкретного производства.
- Теплообменное оборудование: Кожухотрубные испарители и конденсаторы, обеспечивающие стабильную работу при высоких температурах.
Особенности реализации и преимущества для заказчика
Выбор данного оборудования специалистами Gekkold был обусловлен спецификой деревообрабатывающей промышленности.
Защита в сложных условиях эксплуатации
Деревообрабатывающие заводы характеризуются повышенным уровнем пыли и температурными колебаниями. Установленное оборудование имеет специальную конструкцию с защитой от воды, пыли и коррозии. Оборудование стабильно работает в условиях высокой влажности, что критично для производственных циклов ДСП.
Заводская готовность и быстрый запуск
Одним из главных преимуществ для клиента стало сокращение сроков ввода в эксплуатацию. Установка проходит полную сборку, наладку и строгие испытания на заводе. На объекте инженерам Gekkold потребовалось выполнить только базовые гидравлические и электрические подключения. Это позволило минимизировать время простоя производственных линий.
Двухконтурная система циркуляции

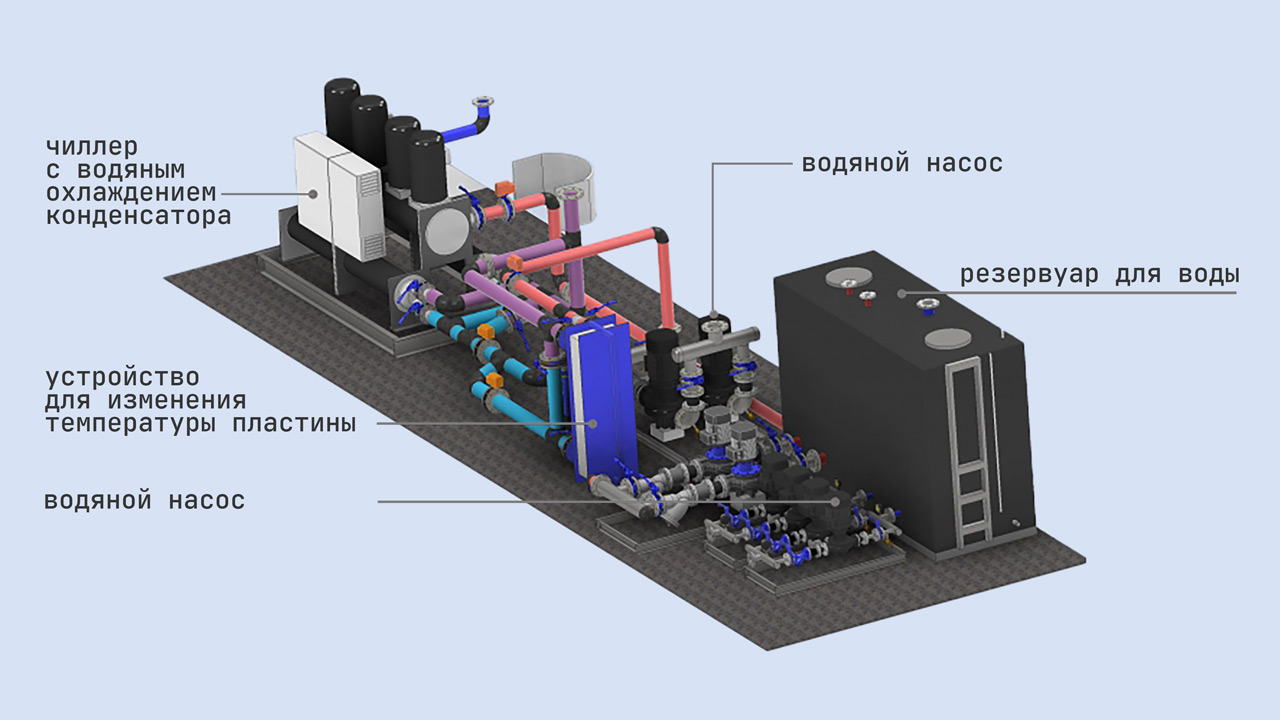

Для максимальной эффективности была реализована схема с разделением контуров через пластинчатый теплообменник (ПТО):
- Внутренний контур: Чиллер охлаждает воду до целевой температуры (например, 7°C) и передает холод в ПТО.
- Внешний контур: Насосная станция обеспечивает подачу подготовленной воды к потребителям (технологическому оборудованию и фанкойлам) через буферные баки.

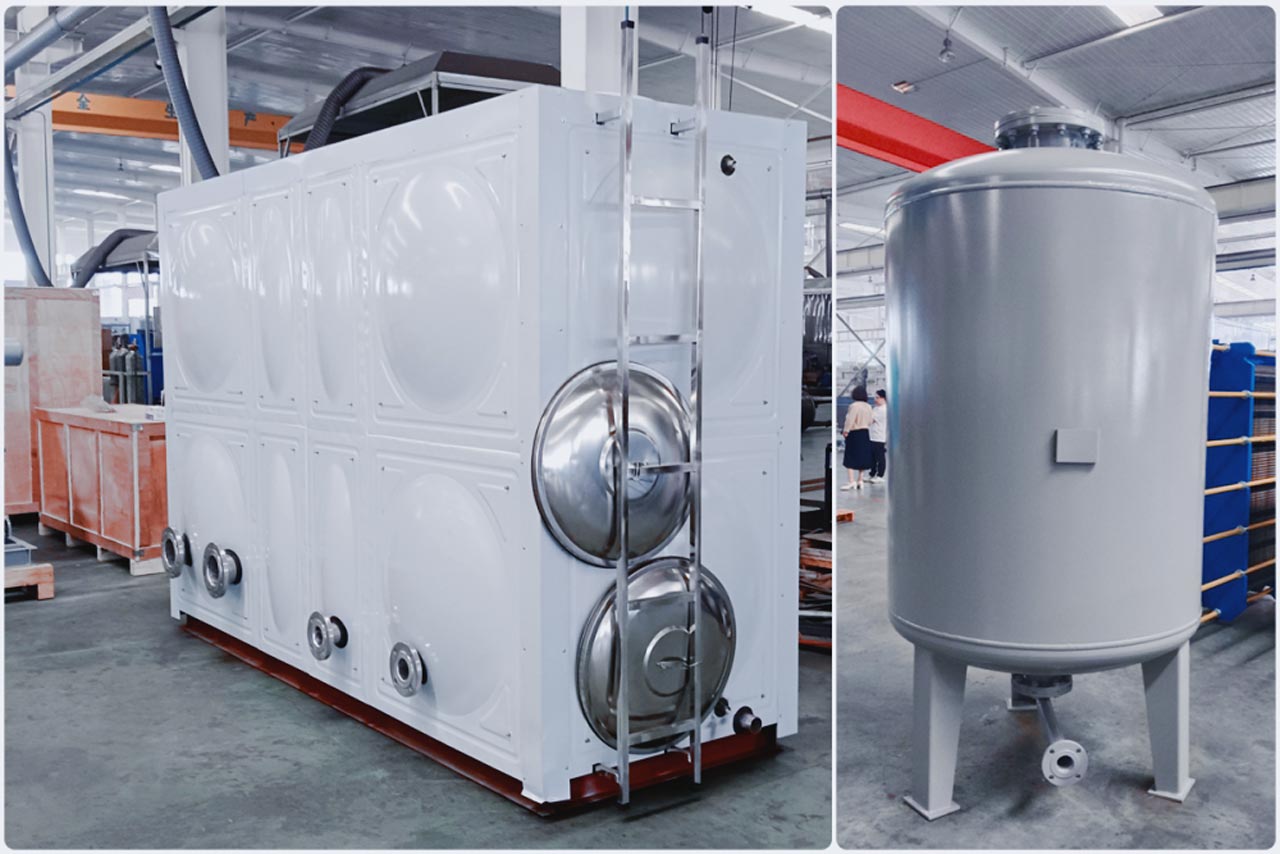

- Стабилизация: Водяные баки работают как тепловой буфер, сглаживая пиковые нагрузки и стабилизируя температуру в системе.
Компоненты системы: надежность в деталях
В рамках проекта Gekkold интегрировала ряд узлов, повышающих общую эффективность:

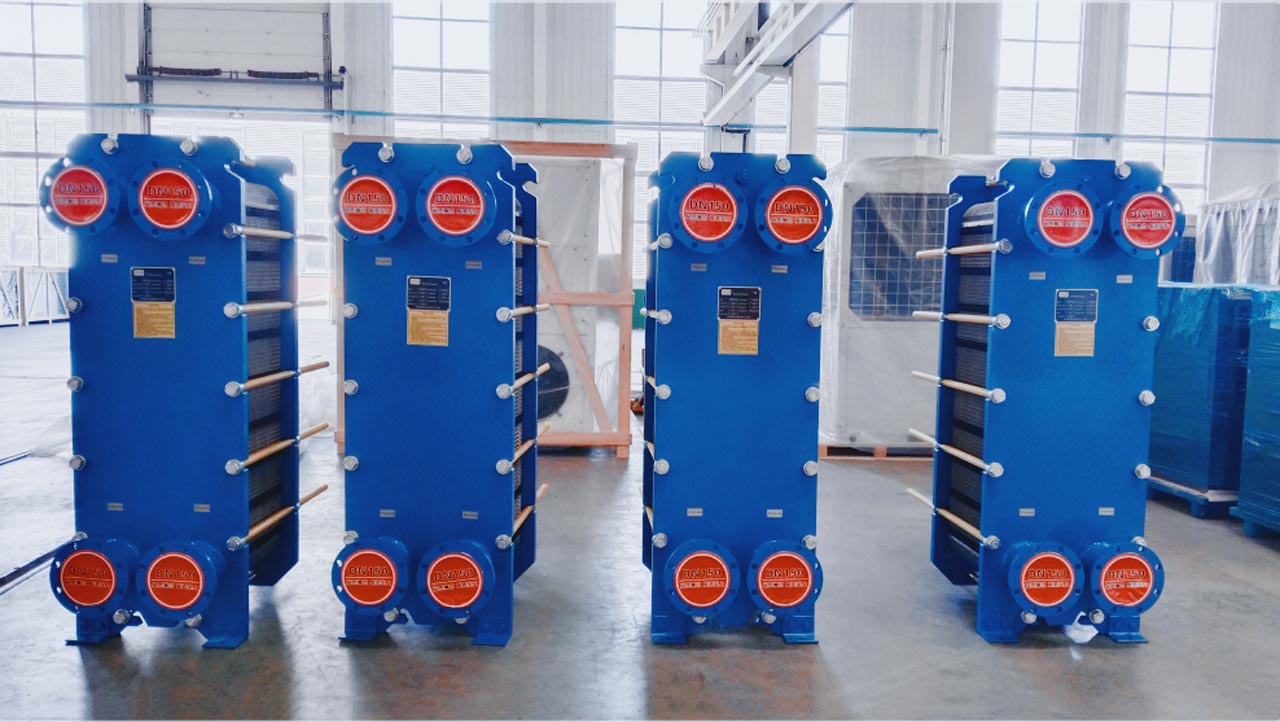

- Пластинчатые теплообменники из нержавеющей стали: Компактные и устойчивые к коррозии элементы с оптимизированной конструкцией пластин.
- Устройство подпитки этиленгликолем: Автоматически поддерживает нужную концентрацию антифриза, защищая систему от замерзания и стабилизируя внутреннее давление.
- Интеллектуальное управление: Продвинутые микропроцессоры с интерфейсом RS485 позволяют интегрировать систему охлаждения в общую диспетчеризацию завода для дистанционного мониторинга.
Техническое решение от Gekkold позволило предприятию получить компактную, защищенную и полностью автоматизированную систему охлаждения. Высокая энергоэффективность насосных станций и точность регулировки температуры напрямую влияют на снижение операционных затрат и повышение качества выпускаемой продукции.
Техническое решение от Gekkold позволило предприятию получить компактную, защищенную и полностью автоматизированную систему охлаждения. Высокая энергоэффективность насосных станций и точность регулировки температуры напрямую влияют на снижение операционных затрат и повышение качества выпускаемой продукции.
